Havaalanları Sabit Yolcu Köprüleri: Yapısal Tasarım ve Mühendislik Yaklaşımları
Havaalanları, modern ulaşım ağının kritik bir parçasıdır ve yolcu köprüleri (jet köprüleri veya uçak köprüleri olarak da bilinir), havaalanı operasyonlarının verimliliği ve yolcu konforu açısından büyük önem taşır. Modern havalimanlarındaki yolcu biniş köprüleri, terminal binası ile rotunda arasındaki sabit (Fixed Loading Bridge) ve rotunda ile uçak arasındaki bağlantıyı sağlayan hareketli (Apron Drive Bridge) kısım olmak üzere iki parçadan oluşur.Sabit yolcu köprüleri, terminal binası ile uçak arasında güvenli ve konforlu bir geçiş sağlayarak, yolcuların hava koşullarından etkilenmeden uçağa erişimini kolaylaştırır. Bu yazıda, sabit yolcu köprülerinin yapısal tasarımı ve mühendislik yaklaşımları üzerinde duracağız.
Erkam V. Ballı
11/28/20164 min read
1. Sabit Yolcu Köprülerinin Temel Özellikleri
Sabit yolcu köprüleri, genellikle terminal binasına sabitlenmiş ve uçağa doğru uzayabilen bir yapıya sahiptir. Bu köprüler, yolcuların uçağa doğrudan erişimini sağlar ve havaalanı operasyonlarını hızlandırır. Sabit köprüler, mobil köprülere kıyasla daha az hareketli parçaya sahip olduğu için bakım maliyetleri daha düşüktür ve uzun ömürlüdür.
2. Yapısal Tasarımda Dikkat Edilmesi Gereken Hususlar
Sabit yolcu köprülerinin tasarımı, birçok faktörün dikkate alınmasını gerektirir. Bu faktörler şunlardır:
Yük Taşıma Kapasitesi: Köprüler, yolcuların, bagajların ve gerekli ekipmanların ağırlığını taşıyacak şekilde tasarlanmalıdır. Ayrıca, rüzgar, kar ve deprem gibi doğal yükler de dikkate alınmalıdır.
Malzeme Seçimi: Köprüler genellikle çelik veya alüminyum gibi hafif ancak dayanıklı malzemelerden yapılır. Çelik, yüksek mukavemeti ve esnekliği nedeniyle tercih edilir. Malzeme seçimi, yapının ağırlığını ve maliyetini doğrudan etkiler.
Deprem Dayanımı: Özellikle deprem bölgelerinde inşa edilen havaalanlarında, yolcu köprülerinin deprem yüklerine karşı dayanıklı olması kritik öneme sahiptir. Deprem yönetmeliklerine uygun olarak tasarlanmalı ve sismik izolatörler gibi teknolojiler kullanılmalıdır.
Termal Genleşme: Köprüler, sıcaklık değişimlerinden kaynaklanan genleşme ve büzülmelere karşı dayanıklı olmalıdır. Bu nedenle, genleşme derzleri ve esnek bağlantılar kullanılır.
Yangın Güvenliği: Havaalanları, yangın güvenliği açısından yüksek standartlara sahip olmalıdır. Köprüler, yangına dayanıklı malzemelerle inşa edilmeli ve acil çıkış yolları sağlanmalıdır.
3. Yapısal Analiz ve Hesaplamalar
Sabit yolcu köprülerinin tasarımı, detaylı yapısal analizler ve hesaplamalar gerektirir. Bu analizler, köprünün farklı yük kombinasyonları altında davranışını incelemek için yapılır. Örneğin, ekte paylaştığınız hesap raporunda olduğu gibi, aşağıdaki yükler dikkate alınır:
Zati Yükler : Köprünün kendi ağırlığı ve sabit yükler.
Hareketli Yükler : Yolcular, bagajlar ve ekipmanlar gibi hareketli yükler.
Kar Yükü : Köprünün üzerinde birikebilecek kar yükü.
Rüzgar Yükü : Rüzgarın köprüye uyguladığı yatay yükler.
Deprem Yükleri : Deprem sırasında oluşan dinamik yükler.

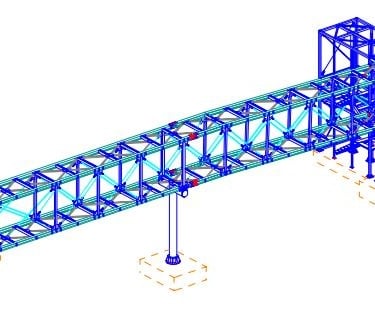

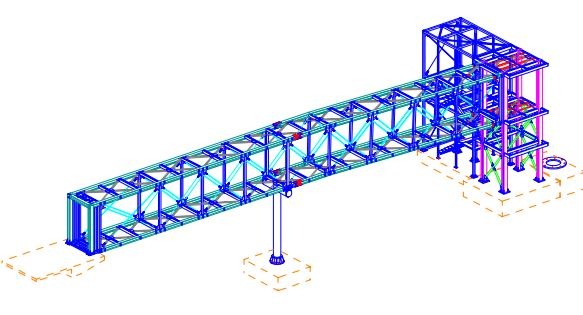

Bu yükler, yapısal analiz programları kullanılarak modellenir ve köprünün farklı yük kombinasyonları altında davranışı incelenir. Analiz sonuçları, köprünün taşıyıcı sisteminin boyutlandırılmasında ve birleşim detaylarının tasarımında kullanılır.
4. Uluslararası Standartlar ve Yönetmelikler
*ICAO (Uluslararası Sivil Havacılık Örgütü) Standartları:
Annex 14 – Aerodromes, Volume I: Aerodrome Design and Operations:
Havalimanı tasarımına dair genel gereksinimleri içerir. Yolcu köprüleri ile ilgili kısımlar apron düzeni, uçak tipleri, bağlantı noktaları ve güvenlik hususlarını kapsar.
Doc 9157 – Aerodrome Design Manual, Part 5 (Electrical Systems):
Yolcu köprülerinin aydınlatma ve güç gereksinimleri ile ilgili standartları belirler.
*IATA (Uluslararası Hava Taşımacılığı Birliği) Standartları:
Airport Development Reference Manual (ADRM):
Yolcu köprülerinin tasarımı, kapasite hesaplamaları, operasyonel gereksinimler ve havalimanı ile entegrasyonuna dair öneriler içerir.
IATA Airport Handling Manual (AHM):
Uçak kapılarıyla uyumluluk, yükseklik ayarlamaları ve yolcu konforunu sağlayan standartları kapsar.
Devamını Oku...
5. Birleşim Detayları ve Montaj
Sabit yolcu köprüleri, genellikle prefabrik elemanlardan oluşur ve sahada birleştirilir. Bu nedenle, birleşim detaylarının doğru tasarlanması büyük önem taşır. Birleşimler, kaynaklı veya cıvatalı olabilir. Cıvatalı birleşimler, montaj kolaylığı ve bakım avantajları nedeniyle sıklıkla tercih edilir. Ancak, cıvataların doğru boyutlandırılması ve sıkılması, yapının güvenliği açısından kritiktir.
6. Kapasite Kontrolleri ve Emniyet
Yapısal tasarımın son aşamasında, köprünün taşıyıcı elemanlarının kapasite kontrolleri yapılır. Bu kontroller, köprünün tasarım yüklerini güvenle taşıyıp taşıyamayacağını belirler. Özellikle deprem yükleri altında, elemanların davranışı detaylı olarak incelenir ve gerekirse takviyeler yapılır.
7. Sonuç
Sabit yolcu köprüleri, havaalanı operasyonlarının vazgeçilmez bir parçasıdır ve yapısal tasarımı, mühendislik disiplininin en önemli uygulama alanlarından biridir. Doğru malzeme seçimi, detaylı yapısal analizler ve birleşim detaylarının doğru tasarımı, köprülerin uzun ömürlü ve güvenli olmasını sağlar. Özellikle deprem bölgelerinde, sismik yüklerin dikkate alınması ve yapının bu yüklere karşı dayanıklı hale getirilmesi, insan hayatı ve mal güvenliği açısından büyük önem taşır.
Havaalanı projelerinde, sabit yolcu köprülerinin tasarımı ve inşası, mühendislik becerilerinin ve teknolojik yeniliklerin bir araya geldiği karmaşık bir süreçtir. Bu süreçte, ulusal ve uluslararası standartlara uygun hareket etmek, projenin başarısı için kritik öneme sahiptir.
