Metro İstasyonlarında PAKS Çelik Taşıyıcı Sistemleri: Tasarım, Yükler ve Mühendislik Kriterleri
Metro istasyonlarında platform ayırıcı kapı (paks) sistemlerinin çelik taşıyıcı tasarımı, yükler, deprem etkileri ve mühendislik kontrolleri hakkında detaylı bilgi edinin. Güvenli ve sağlam yapılar için kritik mühendislik çözümleri.
Erkam V. Ballı
12/21/20214 min oku
Metro İstasyonları PAKS Çelikleri
PAKS terimi, İngilizce “Platform Screen Doors (PSD)” veya “Platform Edge Doors (PED)” olarak adlandırılan sistemlerin Türkçe karşılığı olup, Peron Ayırıcı Kapı Sistemi ifadesinin kısaltmasıdır. Bu sistemler, tren ile istasyon platformu arasındaki fiziksel etkileşimi engelleyen güvenlik sistemleridir.
PAKS sistemleri, dünya genelindeki birçok metro sistemi için nispeten yeni bir uygulama olup, bazı hatlarda mevcut istasyonlara sonradan entegre edilmiştir. Günümüzde özellikle ülkemizde, Asya ve Avrupa’daki metro sistemlerinde yaygın olarak kullanılmaktadır. Bu sistemler özellikle sürücüsüz metro hatları (GoA3–GoA4) ve yüksek yolcu yoğunluğuna sahip istasyonlarda zorunlu bir emniyet bileşeni hâline gelmiştir.
PSD sistemleri, istasyon zemininden tavana kadar uzanarak tamamen kapalı bir bariyer oluştururken; PED sistemleri tam yükseklikte olmasına rağmen tavana kadar ulaşmaz ve tam kapalı bir hacim oluşturmaz. Sistem tipi seçimi; istasyon geometrisi, HVAC konsepti, tren işletme senaryosu ve bütçe kriterlerine bağlı olarak belirlenir.
PAKS Sisteminin Temel Amaçları:
PAKS sistemlerinin başlıca amaçları aşağıda özetlenmiştir:
İstasyon hat alanında ray sistemine kazara düşmeleri, itme sonucu meydana gelebilecek düşmeleri, intihar girişimlerini ve çinayet risklerini önlemek. (Yolcu güvenliği)
Tünel içinde hareket eden trenden kaynaklı hava akışının oluşturduğu ve bazı durumlarda insanların dengesini kaybedip düşmesine yol açabilen, piston etkisinin neden olduğu ve yolcuların hissettiği rüzgârı önlemek veya azaltmak. (Yolcu güvenliği + Aerodinamik etki kontrolü)
İstasyon içi iklimlendirme verimini artırmak (istasyon ile tünelin fiziksel olarak ayrılması sayesinde HVAC sistemlerinin daha etkin çalışması). (İklimlendirme verimliliği)
Raylar kısmını ve istasyon kısmını ayrı zone’lara ayırarak yangın riskini azaltmak. (Yangın güvenliği)
Tünellerden ve istasyona giren/çıkan trenlerden gelen arka plan gürültüsü azaldığı için platform anonslarının ses kalitesini artırmak. (Akustik konfor).
PAKS Çelik Taşıyıcı Sistemi

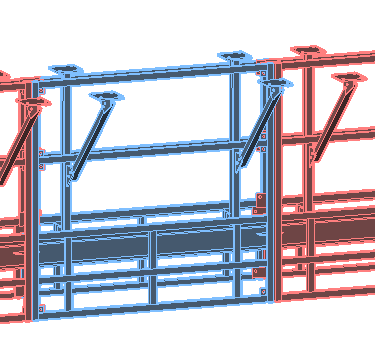

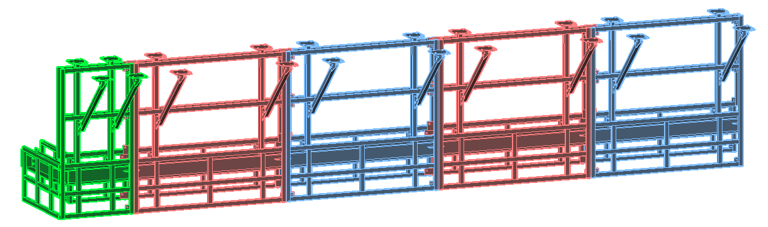

PAKS çelikleri, PAKS sistemine ait cam panelleri, kapı kanatlarını ve elektromekanik ekipmanları taşıyan çelik konstrüksiyon taşıyıcı sistem olarak tanımlanır. Metro projelerinde genelde ikincil çelik işlerinde kendilerine yer bulurlar. Yapısal sistemden bağımsız olmakla birlikte, yük aktarımı doğrudan betonarme peron yapısına gerçekleşir. Bu sistemler genel olarak aşağıdaki elemanlardan oluşur:
Düşey taşıyıcı kolonlar: Yatay ve düşey yüklerin ana taşıyıcısı
Kapı üst kirişleri: Kapı mekanizmaları ve dinamik yüklerin taşınması
Kaplama taşıyıcı kuşaklar
Betonarme perona bağlanan kimyasal veya gömme ankrajlar.
Tasarımda Dikkate Alınan Yükler
PAKS çelik taşıyıcı sisteminin tasarımında aşağıdaki yükler göz önünde bulundurulur:
1- Sabit yükler: Çelik taşıyıcı sistemin kendi ağırlığı, cam paneller, kapı kanatları, motorlar, aktüatörler, kaplama elemanları ve aksesuarlar.
2- Hareketli yükler: En kritik yüklerden biri olan yolcu itme / dayanma yükleri ile acil durum panik hâli yükleri, ilgili şartnameler doğrultusunda şaşırtmalı olarak dikkate alınır.
3- Rüzgâr yükleri: Sadece yer üstü veya yarı açık istasyonlarda tasarıma dahil edilir.
4- Aerodinamik yükler: Tren geçişleri sırasında oluşan basınç–emme etkileri. Özellikle Tam boy sistemlerde belirleyici rol oynar.
5- Deprem yükleri: PAKS çelikleri non-structural element olarak değerlendirilmekle birlikte; göçmemesi, devrilmemesi ve ankrajlarının kopmaması zorunludur. Bu kapsamda genellikle eşdeğer deprem yükü veya spektral ivme × kütle yaklaşımı kullanılır.
6- Montaj ve bakım yükleri: Montaj aşamasında ve bakım faaliyetleri sırasında oluşabilecek geçici yüklerdir.
Mutlaka yapılması gereken Kritik tasarım kontrolleri:
Kesit dayanım kontrolleri (N–M–V etkileşimi)
Yanal deplasman kontrolleri
Ankraj çekme, kesme ve beton koni kırılması kontrolleri
Taban plakası yerel burkulma kontrolleri
Kaynak ve cıvata dayanım kontrolleri
Dinamik yüklerinden kaynaklı yorulma analizleri
Bu kontroller içerisinde ankraj güvenliği ve yorulma davranışı, sistemin uzun süreli güvenli işletimi açısından en kritik parametrelerdir. Detaylı bilgi ve tavsiyeler için iletişime geçebilirsiniz.
*Piston etkisi: Tren gibi büyük ve hızlı araçların bir aracın dar ve kapalı bir alanda (özellikle tünellerde ve istasyonlarda) hareket etmesi sırasında havayı önüne itip arkasından çekmesiyle oluşan hava akımıdır.
